¿Qué es una criba vibratoria? Definición, principio de funcionamiento y usos industriales

En el procesamiento de materiales para minería, canteras, materiales de construcción, ingeniería química y otras industrias, existe un proceso crítico: el cribado. El equipo principal que realiza esta tarea es la criba vibratoria.

1. Definición de una criba vibratoria

Una criba vibratoria es un dispositivo mecánico de separación que utiliza la vibración para clasificar y cribar materiales. En términos sencillos, actúa como un tamiz industrial. Mediante vibración continua y rápida, separa los materiales granulares mezclados en diferentes tamaños y también puede realizar deshidratado, deslimado y eliminación de medio.

Una criba vibratoria consta principalmente de dos partes: la caja de criba (con malla) y el vibrador. El motor acciona el vibrador para generar fuerza excitadora, haciendo que la caja de criba vibre de forma regular. Los materiales sobre la superficie de la malla son lanzados continuamente y caen. Las partículas pequeñas pasan por los orificios como producto inferior, mientras que las partículas grandes avanzan por la superficie como producto superior, logrando la clasificación.

2. Principio de funcionamiento de una criba vibratoria

El componente central de una criba vibratoria es el vibrador. Tomando como ejemplo una criba vibratoria circular común: el motor acciona el vibrador a través de un acoplador, haciendo que los bloques excéntricos internos giren a alta velocidad y generen una fuerte fuerza centrífuga. Esta fuerza impulsa a la caja de criba a realizar un movimiento circular continuo.

Impulsados por la vibración, los materiales sobre la superficie inclinada son lanzados constantemente. Cuando están en suspensión, la capa de material se afloja y estratifica. Al caer, las partículas más pequeñas que los orificios pasan a través de la malla. Mediante este ciclo repetido de lanzamiento, estratificación, cribado y avance, los materiales de diferentes tamaños se separan con precisión.

3. Tipos principales de cribas vibratorias

Según la trayectoria de movimiento de los materiales sobre la superficie de la malla, las cribas vibratorias se dividen en tres tipos principales:

Además, según los escenarios de aplicación, se dividen en cribas vibratorias mineras pesadas para procesamiento de mineral grande y cribas vibratorias ligeras para materiales en polvo o partículas finas.

4. Ventajas principales de las cribas vibratorias

• Alta eficiencia de cribado: la vibración intensa estratifica completamente los materiales, aumentando la probabilidad de que las partículas pequeñas pasen la malla
• Gran capacidad de procesamiento: manejo continuo de grandes volúmenes para producción masiva
• Robusta y duradera: diseños modernos con remaches de ranura anular y placas laterales sin soldadura que resisten operación a alta carga prolongada
• Amplia aplicación: adecuada para roca dura, carbón, mineral, reciclaje de residuos de construcción y clasificación de materias primas químicas
• Mantenimiento conveniente: modelos nuevos con vibradores modulares y cajas de criba con elevación hidráulica que reducen el tiempo de cambio e inspección de mallas

5. Principales campos de aplicación

Las cribas vibratorias son equipos esenciales en las líneas de producción de trituración y cribado, ampliamente utilizadas en:

• Minería y metalurgia: clasificación de mineral y pre-cribado antes de la beneficiación
• Canteras y materiales de construcción: clasificación de áridos para producir productos terminados de diferentes tamaños
• Industria del carbón: clasificación, deshidratado, deslimado y eliminación de medio del carbón
• Reciclaje de residuos de construcción: cribado de hormigón triturado y ladrillos para obtener áridos renovables
• Química y alimentos: clasificación por tamaño de partícula de materias primas y polvos terminados

6. Resumen

Una criba vibratoria es un equipo de cribado de alta eficiencia que utiliza fuerza excitadora para impulsar la vibración regular de la superficie de la malla, clasificando con precisión los materiales mezclados por tamaño de partícula.

Tanto en líneas de producción estacionarias como en plantas de cribado móviles que requieren reubicación frecuente, las cribas vibratorias actúan como guardianes de la calidad. La serie YK de cribas vibratorias circulares de Shanghai Dongmeng integra diseños avanzados como acoplador flexible de neumático y rodamientos de gran holgura lubricados con aceite, con funcionamiento estable, robustez y alta eficiencia de cribado. Son ampliamente utilizadas en proyectos mundiales de minería, canteras y tratamiento de residuos de construcción. Para una solución personalizada de criba vibratoria basada en las características de su material y requisitos de capacidad, contacte a Dongmeng para soporte profesional.

Análisis completo del principio de funcionamiento y tipos comunes de cribas vibratorias

Las cribas vibratorias son equipos de clasificación esenciales en minería, materiales de construcción, arena y grava, ingeniería química y otras industrias. Logran una separación precisa por tamaño de partícula mediante vibración mecánica, determinando directamente la eficiencia de la línea de producción y la calidad del producto terminado. Como fabricante global de equipos de trituración y cribado, Shanghai Dongmeng, con sus cribas vibratorias circulares serie YK, integra tecnología avanzada y estructuras duraderas para adaptarse a diversas condiciones de trabajo en todo el mundo. Este artículo ofrece un análisis completo de principios, tipos, selección y ventajas del producto para usuarios globales.

1. Principio de funcionamiento central de las cribas vibratorias

La esencia de una criba vibratoria es un proceso dinámico: impulsión por fuerza excitadora, lanzamiento y estratificación de materiales, paso y clasificación de partículas.

1. Generación de potencia: el motor acciona el vibrador (bloque excéntrico o eje) a través de un acoplador para girar a alta velocidad, generando fuerza excitadora centrífuga periódica que hace vibrar sincrónicamente la caja de criba y la superficie
2. Movimiento de materiales: la superficie de la malla suele estar inclinada entre 15° y 20°. Los materiales son lanzados y caen continuamente bajo la vibración. Al ser lanzados, se aflojan y estratifican; al caer, las partículas finas pasan por los orificios mientras las gruesas se deslizan por la superficie
3. Parámetros clave: amplitud (1–5 mm), frecuencia (800–1200 rpm) e inclinación afectan directamente la eficiencia. Baja amplitud, alta frecuencia e inclinación grande mejoran la capacidad y precisión de clasificación

2. Tipos principales de cribas vibratorias mundiales (por trayectoria de movimiento)

2.1 Criba vibratoria circular (excitación monoaxial)

• Principio: rotación de bloque excéntrico monoaxial que crea movimiento circular o casi circular, gran dispersión de materiales
• Características: fuerza excitadora fuerte, estructura simple, duradera, antiobstrucción, gran capacidad de procesamiento
• Aplicación: cribado primario y secundario en minas, clasificación de áridos, estándar en canteras y plantas de beneficiación
• Representativo Dongmeng: cribas vibratorias circulares serie YK con excentricidad de bloque y lubricación por aceite, adaptadas a condiciones de alta carga mundiales

2.2 Criba vibratoria lineal (excitación biaxial)

• Principio: bloques excéntricos biaxiales giran sincrónicamente en sentidos opuestos, fuerzas verticales se suman y horizontales se cancelan, creando movimiento alternativo lineal
• Características: movimiento lineal de materiales, alta eficiencia de cribado, ideal para partículas finas y deshidratado
• Aplicación: clasificación de arena manufacturada, deshidratado de carbón, cribado de polvos químicos finos

2.3 Criba vibratoria elíptica (excitación triaxial)

• Principio: combinación de bloques excéntricos triaxiales que forma trayectoria elíptica, combina dispersión del movimiento circular y eficiencia del lineal
• Características: eficiencia de cribado aumentada en más de 20%, adecuada para materiales húmedos y pegajosos
• Aplicación: materiales difíciles de cribar, mineral de alta humedad, descarga seca de relaves

2.4 Criba vibratoria de alta frecuencia

• Principio: frecuencia 1000–3000 rpm, baja amplitud, micromovimiento de alta frecuencia de materiales
• Características: alta precisión para polvos finos, antiobstrucción, adecuada para partículas menores a 300 mallas
• Aplicación: clasificación fina de arena de cuarzo, abrasivos, polvos farmacéuticos

3. Tipos comunes por estructura y aplicación

1. Criba vibratoria multicapa: 2–4 capas para clasificación simultánea en varios tamaños, estándar en la serie YK de Dongmeng
2. Criba vibratoria pesada: placa de acero engrosada, estructura de alta resistencia para roca dura grande y mineral muy abrasivo

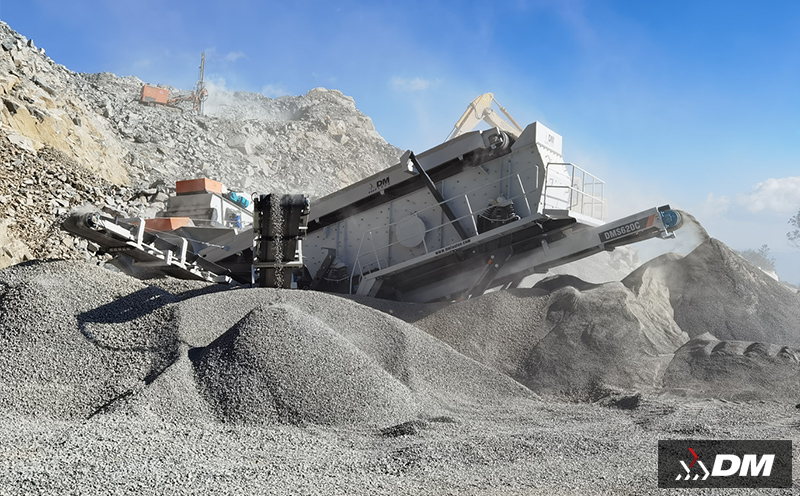

3. Criba vibratoria móvil: integrada en plantas trituradoras móviles, sin necesidad de cimentación, reubicación rápida, adecuada para sitios dispersos y tratamiento de residuos de construcción
4. Criba vibratoria de deshidratado: baja inclinación, alta frecuencia, para deshidratado y deslimado de arena y carbón

4. Ventajas principales de las cribas vibratorias serie YK de Shanghai Dongmeng

1. Estructura robusta: conexión con remaches de ranura anular y acoplador flexible de neumático, resistente a impactos, larga vida útil, adapta a condiciones de alta temperatura, frío y alta altitud
2. Alta eficiencia de cribado: diseño de baja amplitud, alta frecuencia e inclinación grande, eficiencia 15% mayor que el promedio industrial, capacidad 10–1000 t/h
3. Mantenimiento fácil: rodamientos de gran holgura lubricados con aceite que extienden el ciclo de mantenimiento en 50%, bajo ruido, baja tasa de fallos
4. Adaptabilidad global: diseño modular, envío en contenedores estándar, operación multilingüe, red global de repuestos con respuesta en 12 horas

5. Criterios clave de selección

• Características del material: cribas circulares para roca dura y piezas grandes; cribas lineales para partículas finas y deshidratado; cribas elípticas para materiales húmedos y pegajosos
• Demanda de capacidad: YK-1230/YK-1548 para proyectos pequeños y medianos; YK-2160/YK-3680 para minas grandes
• Condiciones de trabajo: tipo estacionario para líneas fijas; tipo móvil para operaciones en sitio

Resumen

Las cribas vibratorias se basan en el principio de cribado por vibración. Cuatro tipos —circular, lineal, elíptica y de alta frecuencia— cubren escenarios mundiales de aplicación. Las cribas vibratorias circulares serie YK de Shanghai Dongmeng son preferidas en minería, arena y grava y materiales de construcción por su estructura robusta, alta eficiencia y servicio global. Ya sea en Sudeste Asiático, África, Europa o América Latina, Dongmeng ofrece soluciones adaptadas a materiales y condiciones locales, garantizando producción eficiente, funcionamiento estable y rentabilidad a largo plazo.
